Logische schakelingen

Logische schakelingen zijn meestal elektronische schakelingen. Maar elektrisch (met schakelaars) kan het ook. Het belangrijkste kenmerk van een logische schakeling is dat je over zo’n schakeling kunt praten in termen van logica i.p.v. in termen van stroom en spanning. In deze logica wordt in termen van voorwaarden en beslissing gesproken, bijv:
we gaan met het gezin naar de Efteling als: ..... (de beslissing)
a. het mooi weer is ........................................... (voorwaarde 1)
b. iedereen in het gezin een vrije dag heeft ....... (voorwaarde 2)

Met schakelaar S1 wordt aangegeven hoe het weer is. Slecht weer wordt aangegeven met een nul (uit = 0), mooi weer met een éen (aan = 1). Zoiets geldt ook voor het gezin, aangegeven met S2: bij een 0 heeft het gezin geen tijd, bij een 1 wel. Zoals de situatie nu is, is het slecht weer EN heeft het gezin geen tijd. Er wordt dan niet naar de Efteling gegaan, aangegeven met een 0 (de lamp blijft uit).

Het gezin heeft nu wel tijd, maar het weer is slecht. Er wordt dus nog steeds niet naar de Efteling gegaan.

Nu is het weer goed, maar heeft het gezin geen tijd. Dus wordt er nog steeds niet naar de Efteling gegaan.

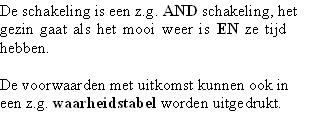

Ha, het is mooi weer en het gezin heeft tijd. Ze gaan dus nu wel naar de Efteling, de lamp brandt!
