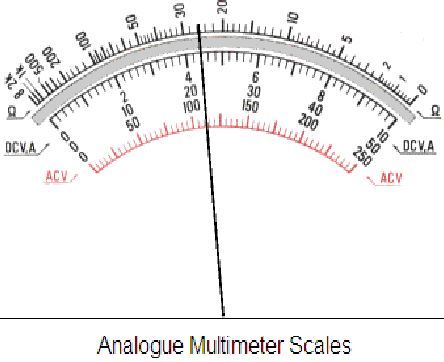

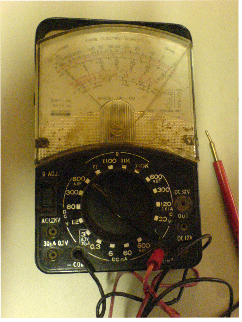

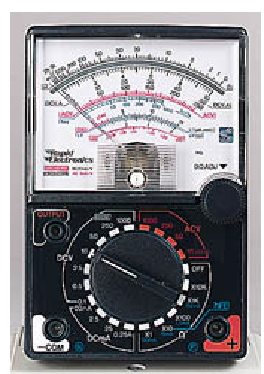

2. Een paar analoge universeelmeters:

schaal voor weerstandmeting

schaal voor gelijkspanning en
-stroom. (DC = direct current)

schaal voor wisselspanning
(AC = alternate current)

Van de stand van de schakelaar hangt de vermenigvuldigingsfactor af.
Als U bijv. 24V afleest op de schaal tot 50 en de schakelaar staat op stand 250V, dan moet U 24V met 5
vermenigvuldigen en is de gemeten spanning 5 x 24 = 120V.

Voor gelijkspanningsmetingen zijn er op deze meter 3 schalen: 0-10, 0-50, 0-250..
Voor het aflezen van gelijkspanningen wordt de zwarte schaal gebruikt.

De schaal voor weerstandmeting loopt van 0 tot 2k = 2 kilo-ohm = 2000 ohm.

Voor wisselspanningsmetingen zijn er op deze meter 3 schalen: 0-10, 0-50, 0-250..
Voor het aflezen van wisselspanningen wordt de rode schaal gebruikt.

spiegel
